一、産品簡介

• 三維模型是什麽

      三維模型：我們通常所說的三維模型是指手工建模生成的三維模型，它是由三維建模工具這種專門的軟件生成。作為點和其它信息集合的數據，當然還可以通過新興的傾斜攝影、激光點雲、BIM等三維數據生成三維模型。

• BIM 模型是什麽

      BIM 模型：是以建築工程項目的各項相關信息數據作為基礎，建立起三維的建築模型，通過數字信息仿真模拟建築物所具有的真實信息。它具有信息完備性、信息關聯性、信息一緻性、可視化、協調性、模拟性、優化性和可出圖等八大特點。

      既是一個建設項目或者實施物理和功能特性的數字表達，它并非以二維方式展示，而是直接以三維的方式表達；同時也是一個對建築從建設到拆除的全生命周期中的所有決策提供依據的過程。

二、産品優勢

• BIM 與傾斜攝影數據融合匹配

      BIM 數據與傾斜攝影數據模型通常使用不同的坐标系，在融合與匹配之前， 首先進行坐标系轉換操作。産品不僅支持模型數據的坐标轉換功能，還支持模型數據的配準功能，能方便将工程坐标系下的 BIM 模型自動匹配到指 定的坐标系下。這時需要将 BIM 模型所在區域的傾斜攝影模型進行鑲嵌壓平操作，同樣也可以設置護坡參數，實現數據銜接處的平滑過渡。實現傾斜攝影數據與 BIM 數據的有效結合，一方面通過傾斜攝影技(jì )術可以先進的碳彙核算模型批量構建現實世界建築物的表面模型，可以作為底圖使用；另一方面通過 BIM 數據生成建築物内部房屋結構，實現更加精準化數據分析和建模。該方案可以應用在：國土行業，實現國土信息的全面采集及精細化管理；室内導航，提供可視化指引；三維城市建模，極大的降低了建模的成本；管線行業，有效的進行樓内和地下管線的三維建模，并可以模拟管線内在資源的流動以及當管線出現破裂時，為快速制定應急方案提供數據和技(jì )術支撐。

圖:傾斜攝影數據與BIM模型融合

• BIM 與地形融合匹配

      産品支持将 BIM 數據與地形數據進行融合。在将 BIM 數據與三維地形數據進行融合時，通過 TIN 地形和傾斜攝影模型的裁剪、挖洞、鑲嵌，布爾運算以及表面運算等功能可方便的實現 BIM 嵌入地形、嵌入傾斜攝影模型、 傾斜攝影模型嵌入地形等效果。将 BIM 數據與地形數據進行融合，BIM 提供了微觀的數據信息，地形數據 提供 BIM 模型在宏觀環境中的位置信息及周邊環境。通過多源信息的融合，為用戶提供更加真實、準确的可視化體驗，以及三維空間分析數據支撐，如在下圖中，将水電站的 BIM 模型與三維地形數據相融合，為水電企業提供建設、運營、管理階段數據的支持。

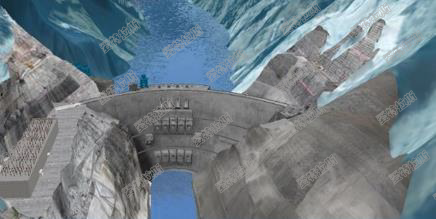

圖:BIM數據與地形數據融合

• BIM 與水面融合

      産品支持将 BIM 數據與水面數據進行融合。針對水面數據，産品支持創建水面符号，支持設置水波大小、水面顔色等參數，可制作出具有實時倒影、動态波紋的水面符号。

圖：BIM數據與水面數據融合

• BIM 與物聯網融合

      BIM 将建築物數據化、模型化，用來标明整個建築内各類要素發生的位置。而物聯網技(jì )術将各種建築運營數據通過傳感器收集起來，并通過互聯網實時反映到本地運營中心和遠程用戶手上。基于 BIM 技(jì )術和物聯網技(jì )術的融合實現智慧建築。

      BIM 是物聯網應用的基礎，借助于 BIM 模型，物聯網的應用可以深人建築 物的内部。如下圖，通過 BIM 模型可以看到建築物内部的門禁設備。借助物聯網技(jì )術，可以獲得門禁信息和人員通過情況。将兩者結合，獲得門禁模型的所有信息，包括位置信息、屬性信息等。

圖：BIM與物聯網

• BIM 與物聯網融合

      随着技(jì )術的不斷發展，城市中各個角落的監控及攝像頭，每天都在産生大量的實時監控視頻，包含有豐富的信息。本産品将視頻數據與傾斜攝影數據進行融合，有效利用海量的視頻信息，同時實現了監控區域信息的實時更新。

圖：傾斜攝影與視頻數據融合
